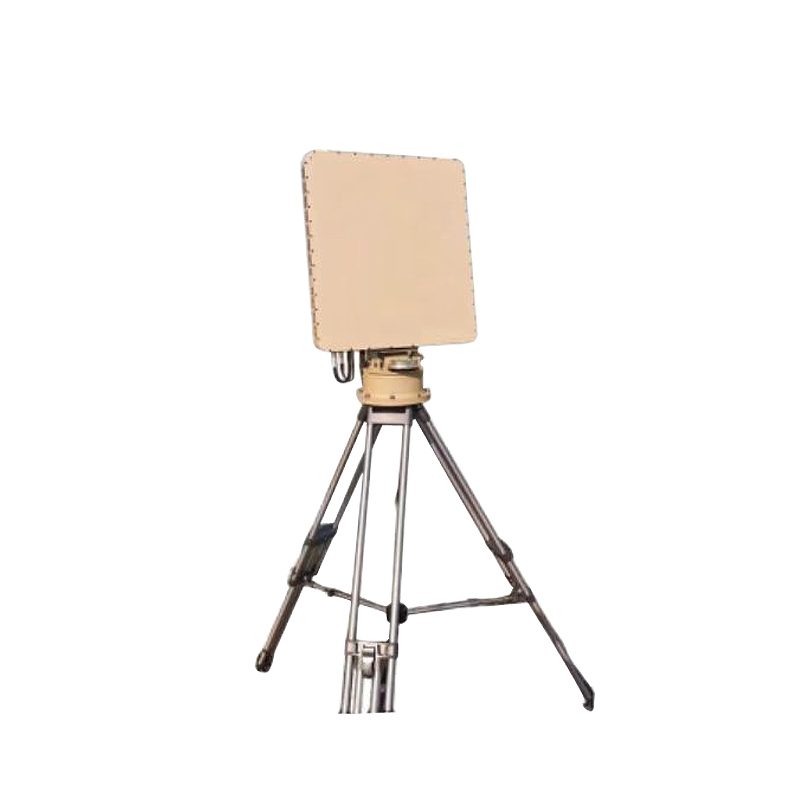

Трехкоординатный маловысотный радар наблюдения C-Uas Fmcw для обнаружения дронов длиной 5 км

Радарная система

Азимутальное механическое сканирование, система цифрового формирования луча (DBF) по углу места

Технология

FMCW (непрерывная волна с частотной модуляцией)

Рабочая частота

9,8-10Г

Число опций частоты H​

4

Покрытие высот (поле зрения по высоте)

-5 ~ 40°

Азимутальное покрытие (горизонтальное поле зрения)

360°

Высота обнаружения

≥1000 м

Диапазон обнаружения

≥5 км (RCS дрона = 0,01 м ²)

≥8 км (ЭПР человека = 0,7 м ²)

≥10 км (RCS автомобиля = 2 м ²)

Слепой диапазон

≤50 м

Скорость антенны

30 об/мин (180°/с), можно увеличить до 60 об/мин (360°/с)

Точность азимута

4°

Разрешение высоты

7°

Точность

Точность диапазона: ≤5 м (RMS)

Точность азимута ≤0,4° (СКЗ)

Точность возвышения ≤0,4° (RMS)

Обнаружение Радиальная скорость Диапазон​ ​​

1м/с - 150м/с

Возможность отслеживания цели

≥200 партий

Мощность передачи

≤20 Вт

Потребляемая мощность

≤200 Вт

Источник питания ​​

220 В переменного тока/30–52 В (стандартное напряжение 48 В)

Коммуникационный интерфейс

Гигабитный Ethernet

Экологическая адаптивность

Рабочая температура:-40 ~ +55 ℃.

Класс защиты

IP65 (степень защиты хоста IP67)

Размер хоста
(кроме проигрывателя сервоприводов)

595мм*500мм*85мм

Масса

≤30 кг
