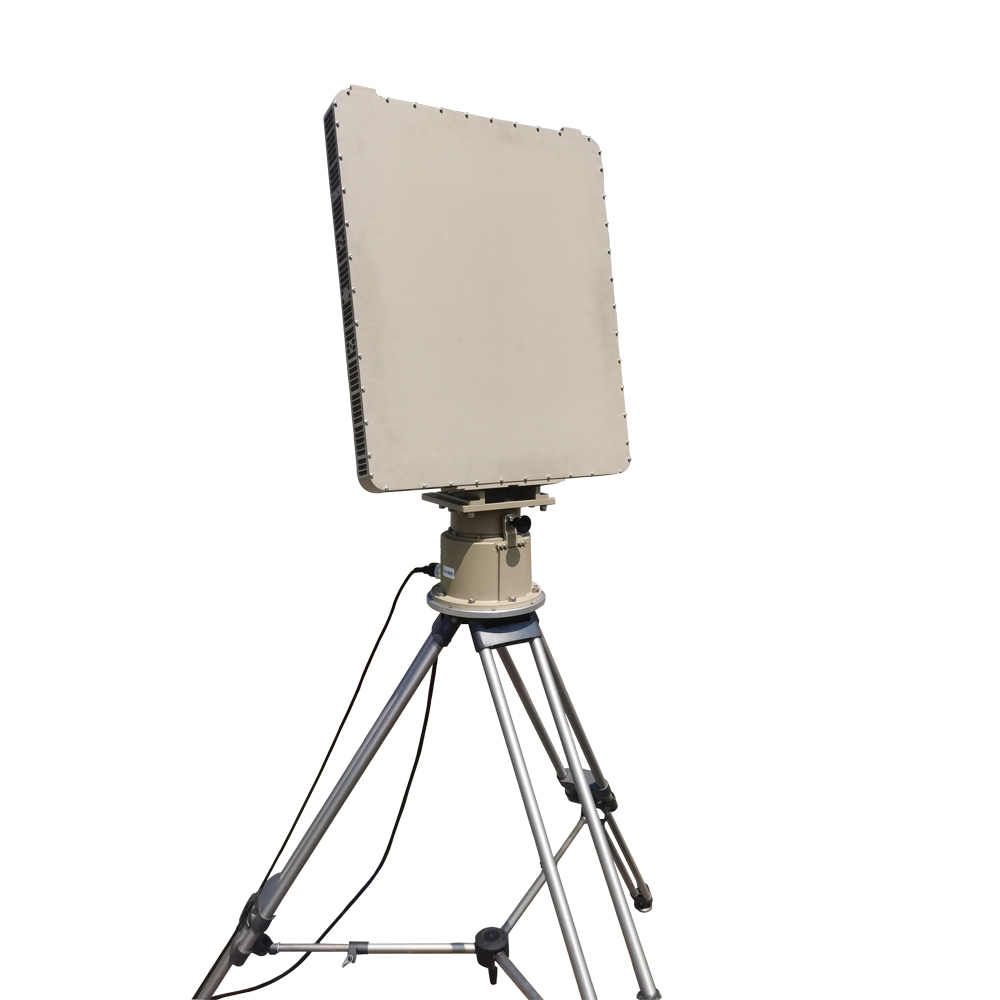

Радар обнаружения дронов дальностью 8 км для наблюдения за воздушным пространством на малых высотах с частотно-модулированной непрерывной волной

Радарная система

Азимутальное механическое сканирование, система цифрового формирования луча (DBF) по углу места

Технология

FMCW (непрерывная волна с частотной модуляцией)

Рабочая частота

9,8-10Г

Число опций частоты H​

4

Покрытие высот (поле зрения по высоте)

-3 ~ 60°

Азимутальное покрытие (горизонтальное поле зрения)

360°

Высота обнаружения

≥2000м

Скорость антенны

30 об/мин (180°/с), можно увеличить до 60 об/мин (360°/с)

Диапазон обнаружения

≥8 км (RCS дрона = 0,01 м ²)

≥12 км (RCS дрона = 0,1 м ²)

≥15 км (RCS дрона = 1 м ²)

≥15 км (человек)

≥15 км (Вертолеты, транспортные средства)

Слепой диапазон

≤50 м

Точность азимута

4°

Разрешение высоты

7°

Точность

Точность диапазона: ≤5 м (RMS)

Точность азимута ≤0,4° (СКЗ)

Точность тангажа ≤0,4° (RMS)

Обнаружение Радиальная скорость Диапазон​ ​​

1м/с - 150м/с

Возможность отслеживания цели

≥300 партий

Мощность передачи

≤30 Вт

Потребляемая мощность

≤330 Вт

Источник питания ​​

220 В переменного тока

Экологическая адаптивность

Рабочая температура:-40 ~ +55 ℃.

Класс защиты

IP65 (степень защиты хоста IP67)

Размер хоста

(Кроме проигрывателя с сервоприводом)

540мм*675мм*85мм

Масса

≤35 кг
